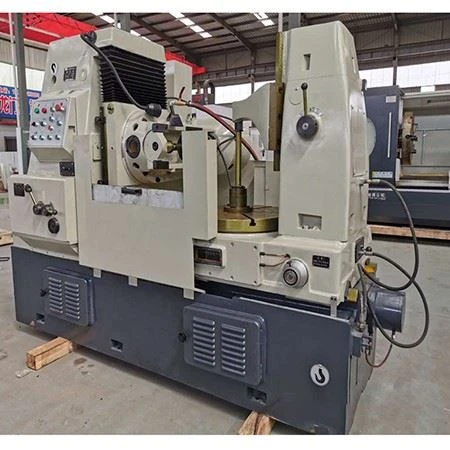

Y3180H Peiriant Hobbing Gear
Prif nodweddion technegol:
Gall peiriant hobio gêr cyffredin brosesu gerau cylchol syth a helical, gerau llyngyr, sbrocedi a siafftiau spline byr, sy'n addas ar gyfer ffatrïoedd un darn, swp bach neu swp-gynhyrchu. Mae gan yr offeryn peiriant strwythur rhagorol, anhyblygedd cryf, manwl gywirdeb gweithio da, gweithrediad cyfleus ac addasiad syml. Wrth beiriannu gerau, gall yr offeryn peiriant weithio yn y modd melino i lawr neu i fyny melino. Mae gan yr offeryn peiriant fecanwaith stopio awtomatig, dyfais ddiogelwch a system iro awtomatig.
Gweithdrefnau gweithredu diogelwch peiriannau hobio:
1. Wrth melino gerau, ni all yr uchder rhwng wyneb gwaelod y gwag a'r bwrdd gwaith fod yn is nag uchder penodedig yr offeryn peiriant.
2. Dylai diamedr y golchwr gwag fod yn llai na 3mm o ddiamedr cylch gwraidd y gêr wedi'i brosesu.
3. Dylai'r gwialen cyllell, y braced gwialen cyllell, y golchwr gwialen cyllell, a'r twll cyllell gael ei sychu'n lân wrth osod y cerdyn. Wrth glampio'r torrwr melino, rhowch allwedd addas.
4. Wrth symud ongl deiliad y cyllell, rhowch sylw i sleid deiliad y cyllell.
5. Yn ôl gofynion y gêr wedi'i brosesu, gwiriwch y sefyllfa addasu cyn bwyta'r cyllell.
6. Wrth melino gerau helical, gofalwch eich bod yn clampio'r workpiece yn gadarn er mwyn osgoi cylchdroi yn ystod melino.
Ni chaniateir iddo wrthdaro â deiliad yr offer, ac ni chaniateir iddo ddadosod y sgriw bwydo cyllell, a rhaid tynnu deiliad yr offer yn ôl pan gaiff ei godi.
7. Wrth agor yn gyflym, ni chaniateir i'r torrwr melino wrthdaro â'r darn gwaith, ac ni ddylai'r pellter wrth dynnu'n ôl fod yn rhy hir.
Er mwyn peidio â gwrthdaro deiliad yr offer â'r fainc waith.
8. Ni chaniateir i fodwlws a diamedr y gêr sydd i'w prosesu fod yn fwy na manylebau technegol yr offeryn peiriant.
9. Dylid torri'r cyflenwad pŵer i ffwrdd wrth hongian yr olwyn.
| Eitem | Y3180H |
| Diamedr prosesu mwyaf | 800mm gyda cholofn /550mm heb golofn |
| Modiwl prosesu Max | 10 mm |
| Ongl helical prosesu Max | ±45 gradd |
| Cyflymder troi Hobber / Graddau | 40,50,63,80,100,125,160,200r/munud 8 cam |
| Diamedr / hyd Hobber Max | 180mm/180mm |
| Tapr torrwr | MT5 |
| Diamedr Mandrel Hober | φ27,φ32,φ40 |
| Cyflymder y bwrdd gwaith | 5.5r/munud |
| Y pellter lleiaf o'r ganolfan hob i ganol cylchdro'r bwrdd | 50mm |
| Pellter o ganolfan Hobber i arwyneb y gellir ei ddefnyddio | 235 ~ 585mm |
| Pellter o wyneb pen isaf y dwyn cynhaliaeth allanol i arwyneb y gellir ei ddefnyddio | 400 ~ 600mm |
| Cyfeiriad echel Max pellter llinyn o hobber | 50mm |
| Prif bŵer modur | 8.5kw |
| Pwysau net peiriant | 5500kg |
| Maint cyffredinol y peiriant | 275 × 149 × 187cm |
